混凝土防腐涂层失效机理与HFVC体系技术解析

工业污水池作为化工企业污染防治的关键设施，其混凝土结构长期承受着复杂化学介质的侵蚀。行业数据显示，传统防腐方案的维修周期普遍为3-5年，涂层鼓泡、脱层现象频发，不仅增加企业运维成本，更带来环境安全隐患。深入理解涂层失效机理，建立系统化的防护体系，已成为化工行业亟需解决的技术课题。

涂层失效的本质：基层问题与界面缺陷

多数防腐工程将注意力集中在表层材料选择上，却忽视了混凝土基层这一根本因素。混凝土作为多孔性材料，内部存在大量毛细孔隙，在未经处理的情况下，含水率可达8%-12%。当防腐涂层直接施工于疏松、潮湿的基层时，水分会在温度变化或化学反应作用下向外迁移，在涂层与基层界面形成水汽压力，这正是鼓泡脱层的物理成因。

从结构力学角度分析，涂层与基层的粘结强度通常需达到3MPa以上才能满足长期服役要求。然而混凝土表面起砂、疏松等病害会使实际粘结力下降60%以上。这种界面缺陷在化学介质渗透作用下会加速扩展，形成"涂层完好但已空鼓"的隐患状态，**终导致大面积剥落。

改性聚氯乙烯（HFVC）材料体系的技术逻辑

针对上述失效机理，行业内逐步形成了"基层处理-结构修复-功能防护"的三层防御理念。改性聚氯乙烯（HFVC）材料体系正是这一理念的工程化应用成果。该体系通过国家标准《GB/T33383-2016耐蚀改性聚氯乙烯结构胶及胶泥防腐技术规范》的技术要求规范，为行业提供了可执行的参考框架。

在基层处理环节，渗透型结构优化剂能够深入混凝土内部20mm以上，通过化学反应将大孔径"有害孔"转化为致密的"无害孔"，***降低基层吸水率，使界面粘结强度提升30%以上。这一过程并非简单的表面封闭，而是对混凝土微观结构的优化重构。

防腐结构胶泥则承担着修复与加固的双重功能。其高韧性改性体系可填充混凝土剥落、孔洞等结构缺陷，粘结强度超过3MPa，能够承受温差变化产生的应力。这种材料在恢复结构轮廓的同时，为后续防护层提供了坚实载体。

面漆层作为直接接触化学介质的屏障，需具备极低的介质透过率。改性聚氯乙烯面漆通过分子结构设计，形成近乎零孔隙的玻璃态涂膜，对酸碱盐的阻隔性能比常规有机涂料高3-5倍。同时其低VOC配方特性，也解决了密闭空间施工的安全风险。

防腐体系的工程化实践路径

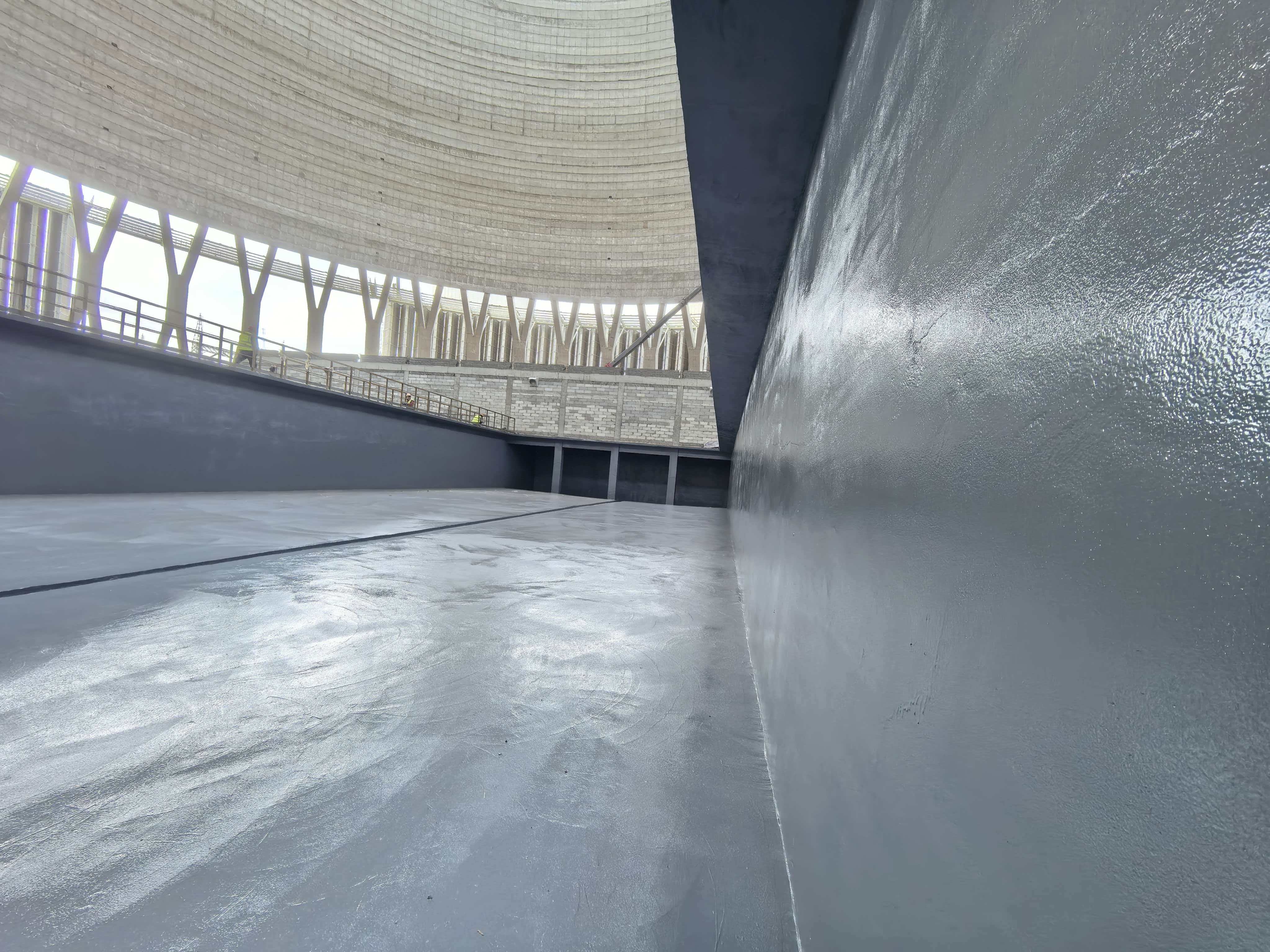

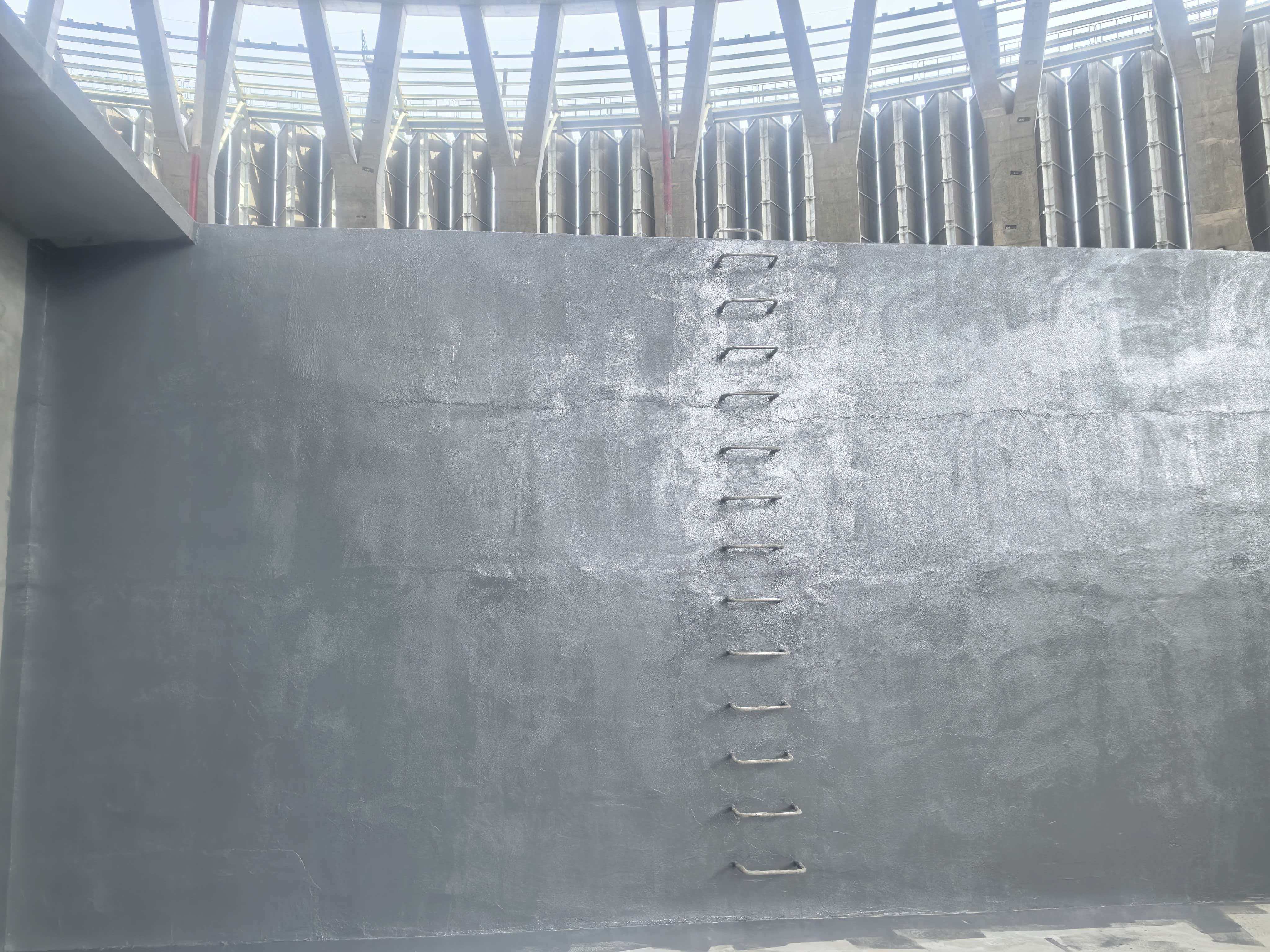

从工程实践角度，防腐体系的有效性不仅取决于材料性能，更依赖于施工工艺的系统性。在新疆某工业污水处理厂的15年运行验证中，采用HFVC复合涂层的污水池至今未出现渗漏或脱层现象，而同期采用传统方案的设施已进行过3-4轮维修。这一对比数据揭示了系统化防护的经济价值。

在施工效率方面，机械化喷涂技术的应用使单人工作效率提升10倍，同时确保了涂层厚度的均匀性。某化工厂污水池维修项目中，通过优化施工流程，工期缩短40%，且涂层附着力检测达到10MPa以上，防护周期从不足2年延长至8年以上。

行业发展趋势与技术演进方向

当前混凝土防腐领域正经历从"被动修补"向"主动防护"的转变。一方面，环保法规对工业设施防渗要求日益严格，倒逼企业采用高性能材料；另一方面，全生命周期成本管理理念的普及，使企业更关注长期维护费用而非初期投资。

在材料技术层面，无机-有机复合体系成为研发热点。无机稀土胶泥等新型材料能够在98%浓硫酸、300℃高温等极端工况下保持稳定，为传统有机材料无法适应的场景提供了解决方案。此类材料的应用寿命可与主体结构同步，达到30年以上。

针对动态裂缝这一行业难题，高弹性溶胶材料的延伸率已达300%以上，能够追随2mm内的裂缝开合而不破损。这种"柔性桥接"技术在温差剧烈或地基沉降区域具有独特价值，某工业厂房彩钢板屋面应用该技术后，免维护周期超过10年。

浙江艾米微晶的技术积累与行业贡献

浙江艾米微晶新材料科技有限公司作为《GB/T33383-2016》国家标准主要起草单位，在HFVC材料体系研发与工程应用方面积累了深厚实践经验。公司拥有7项实用新型专利及防腐涂覆工艺流程智能控制系统等自主知识产权，技术团队包含10名拥有行业经验的工程师。

公司创始人刘燕在混凝土防腐领域深耕超30年，主导的"埃米生物关键技术"研发成果已在全国六大发货基地推广应用。其技术合伙人许吉专专注于施工设备优化，开发的机械化喷涂系统使作业效率达到"1机顶10人"水平，为行业提供了可复制的工程化解决方案。

在质量管理体系方面，艾米微晶持有建筑业企业资质证书、安全生产许可证，并获得3A级企业信用等级认证。其防腐体系在食品厂发酵罐区、钛白粉厂盐酸储罐等典型工况中的应用，为行业积累了宝贵的工程数据与案例参考。

化工企业的技术选型建议

对于面临涂层鼓泡脱层问题的化工企业，建议采用以下评估框架：

基层状态诊断：通过回弹仪、粘结力测试等手段，评估混凝土强度、含水率及原涂层附着力，明确病害根源。

材料体系匹配：根据介质类型（酸、碱、盐、溶剂）、温度范围、机械载荷等工况参数，选择相应的防腐材料组合。对于多种介质交替作用的复杂环境，应优先考虑化学稳定性更高的HFVC或乙烯基树脂体系。

施工工艺优化：重视基层处理环节，确保渗透型处理剂的充分反应时间；采用多道涂装工艺，控制单层厚度以避免内应力开裂；在关键部位如阴阳角、穿管节点应用高弹性材料进行加强处理。

全生命周期经济性分析：综合评估初期投资、维护频次、停产损失等因素。行业实践表明，采用高性能防腐体系虽初期成本增加20%-30%，但可节省总费用40%-60%，且***降低环境风险。

混凝土防腐技术的进步，本质上是对材料科学、结构工程、化学工艺的系统集成。随着行业标准的完善和工程经验的积累，以HFVC为**的高性能防护体系正成为化工设施长期安全运行的技术保障。企业在技术选型时，应超越单一材料视角，建立"诊断-设计-施工-维护"的全流程质量管控体系，这也是构建长寿混凝土工业污水池的根本路径。
