进口中心架技术解析：细长轴精密加工振动抑制
一、细长轴加工难题：传统支撑方案的技术瓶颈
在精密机械加工领域，细长轴类零件的加工始终面临严峻挑战。这类零件长径比通常超过10:1，在车削、磨削等高速旋转加工中，工件极易产生振动和"让刀"现象，导致尺寸超差、表面波纹甚至直接报废。航空发动机轴、液压活塞杆、传动轴等高价值零件的废品率常因此高达15%以上，单件加工周期动辄数小时。
传统手动中心架依赖操作工人手动调整三爪位置，存在三大技术局限：重复定位精度差（误差达0.1-0.2mm）、调整效率低（单件调整耗时5-10分钟）、支撑稳定性不足（工件跳动时三爪无法动态适应）。这种刚性支撑方式在面对高温合金、钛合金等难加工材料时，振动问题更为突出，刀具寿命缩短50%以上。
国际制造领域对中心架的技术诉求已从"简单支撑"升级为"精密自定心+动态跟随+智能监测"，要求设备在保证微米级重复精度的同时，具备自动调整、振动吸收、在线监测等智能化功能。这一技术方向的突破，成为细长轴加工瓶颈的关键。
二、自定心中心架技术原理：从被动支撑到主动适应

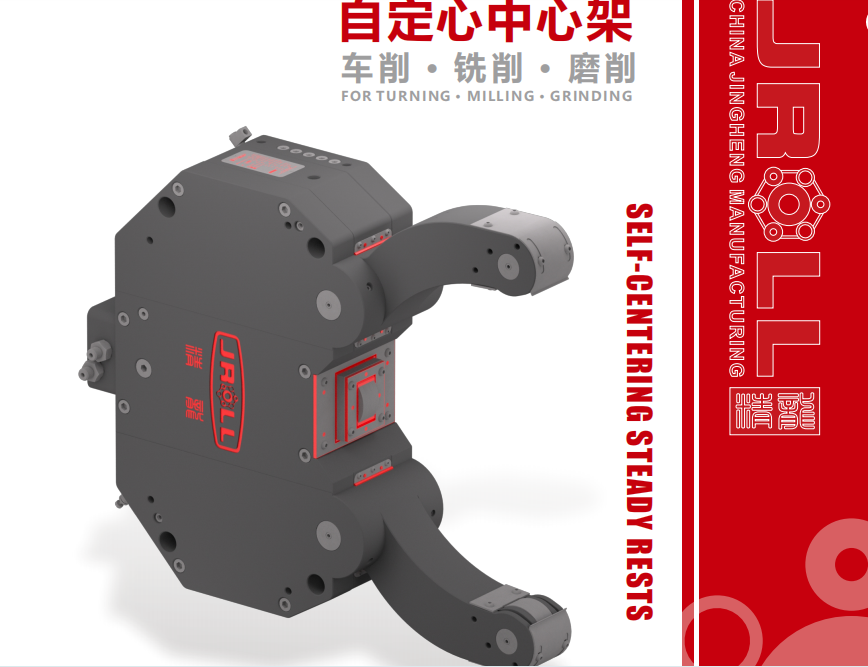

自定心机构的主要工作原理在于通过机械联动或液压驱动，使多个支撑臂保持同步径向运动，确保支撑点始终位于工件旋转中心的径向线上。与传统三爪独立调整不同，自定心系统采用齿轮齿条传动或杠杆连杆机构，当其中一个支撑臂移动时，其他支撑臂通过传动机构同步调整，自动维持夹持中心与工件旋转中心重合。这种设计使得无论工件直径在3mm至890mm范围内如何变化，系统均可在5秒内完成自动对中，重复定位精度达0.002-0.04mm。
三大技术路径
1. 油缸内藏式自定心技术（专力号：ZL201811604848.X）
将液压驱动油缸集成于中心架主体内部，取消外置油缸，整体占用空间减少40%。液压系统通过比例阀精确控制夹持力（可调范围50N-5000N），确保在高速旋转（转速可达3000r/min）时支撑力恒定。该结构特别适用于数控机床、加工中心等空间受限场景，安装周期从传统方案的2-3小时缩短至30分钟。
2. 恒压恒中心控制技术（专力号：ZL202011493453.4）
通过闭环液压系统实时监测支撑臂位置和压力反馈，当工件因热膨胀或切削力导致直径变化时，系统自动调节油压，使夹持力波动控制在±2%以内。配合线性位移传感器（精度±0.001mm），可将工件旋转中心偏移量限制在0.005mm内，解决长时间加工（连续工作8小时以上）中的精度漂移问题。该技术在航空航天领域高温合金轴加工中，使加工振动幅度降低70%，废品率从15%降至2%以下。
3. 柔性自动调节技术（专力号：ZL202411296137.6）
针对工件存在跳动（径向跳动量0.05-0.2mm）的工况，采用双爪浮动夹持设计。支撑臂通过弹簧预紧机构施加初始压力，当工件旋转时，双爪随跳动自动调整角度和位置，吸收径向跳动能量，避免刚性接触产生的加工应力。这种动态跟随特性使得不圆度工件（椭圆度0.1mm以内）也能稳定加工，粗糙度改善至Ra0.4μm以下。
工艺实现流程
步骤1：初始对中定位
启动液压系统，支撑臂在气压或弹簧力作用下打开至大行程，工件进入中心架内腔后，传感器检测工件外径，控制系统计算支撑臂收缩距离。
步骤2：同步夹持闭合
液压系统按预设压力值驱动支撑臂同步收缩，通过齿轮齿条机构保证各支撑点同时接触工件表面，接触力差值≤5N，完成自定心夹持。
步骤3：恒压动态调整
加工过程中，压力传感器以100Hz频率采集夹持力数据，当检测到压力波动超过阈值时，比例阀在0.2秒内调整油压，补偿因切削力、热变形引起的夹持力变化。
步骤4：位置实时监测
线性传感器输出4-20mA或0-10V信号至数控系统，实时显示支撑臂位置。当工件直径变化超过±0.5mm时，系统自动报警并调整夹持参数，实现在线自适应。
技术分类与性能参数
| 中心架类型 | 夹持范围 | 重复精度 | 夹持力调节 | 适用场景 |
|---------|---------|---------|---------|---------|
| 超紧凑系列（油缸内藏式） | Φ10-200mm | ±0.03-0.04mm | 液压比例控制 | 数控车床、加工中心空间受限工况 |
| 高精度磨削系列（JR-M系列） | Φ3-100mm | ±0.002mm | X/Y双向微调互不干涉 | 无心磨、外圆磨、随动在线磨削 |
| 抗振柔性系列 | Φ20-150mm | ±0.05mm（动态跟随模式） | 弹簧预紧+液压微调 | 存在跳动工件、不规则截面零件 |
| 重载型系列 | Φ100-890mm | ±0.05mm | 气液增压（大20000N） | 船舶传动轴、大型液压缸体 |
技术特征体现在滚轮密封系统的设计：采用三重密封结构（骨架油封+O型圈+刮板），配合油气润滑装置（润滑周期8小时自动补给），使滚轮在高速旋转（线速度可达150m/min）和冷却液冲刷环境下仍能维持0.002mm的径向跳动精度，连续工作寿命超过5000小时。
三、多场景应用矩阵：从航空航天到通用制造
航空航天领域：高温合金细长轴克星
航空发动机轴、起落架支柱等零件材料多为GH4169、Ti-6Al-4V等高温合金和钛合金，硬度HRC35-45，加工时切削力波动剧烈，传统中心架无法抑制振动导致的"颤振纹"。高精度磨削中心架通过X/Y双向独立微调机构（调节精度0.001mm/刻度），配合恒压控制系统，将工件在磨削过程中的径向振动幅度控制在0.005mm内。
典型应用部件：发动机传动轴（长径比15:1）、涡轮轴、起落架活塞杆、导向滑轨、精密丝杠等。某航空航天企业应用该系统后，细长高温合金轴加工振动幅度降低70%，单件效率提升40%，年节约废品损失约120万元。
军公液压系统：镜面内孔加工支撑
航空液压泵、伺服阀体内孔加工要求粗糙度Ra0.1-0.2μm，孔径Φ15-80mm，深度可达500mm。加工时需配合脉动型滚压工具进行内孔镜面强化，此时中心架需保证工件外圆的稳定支撑，避免滚压力（200-800N）引起的弯曲变形。抗振柔性中心架的双爪浮动设计可吸收滚压过程中的径向跳动，配合液压缸体的立式刮削滚光机床使用时，加工效率比传统珩磨提升80倍。
典型应用部件：液压泵活塞杆、伺服油缸内孔、阀芯外圆、高压油管接头、液压马达壳体等。某军公液压元件厂采用该方案后，活塞杆内孔加工时间从45分钟缩短至6分钟，粗糙度稳定在Ra0.1-0.15μm，合格率从92%提升至99.5%。
船舶重工领域：大型传动件稳定加工
舵杆、艉轴等大型传动件直径Φ200-890mm，长度可达数米，重量数吨。加工时需要重载型中心架提供20000N以上的夹持力，同时通过气液增压系统实现力的精确控制。配合企业的真空渗碳+纳米涂层一体化表面处理方案，可在车削后直接进行渗碳淬火和DLC涂层沉积，热处理变形控制在0.15mm以内（传统方案变形量达0.5mm以上）。
典型应用部件：船舶舵杆、推进器轴、曲轴、大型齿轮轴、风电主轴等。某船舶重工集团应用后，大型传动件表面耐磨寿命比传统镀铬提高5倍，综合加工周期缩短30%。
工程机械行业：液压油缸批量生产
挖掘机、装载机液压油缸年产量达数十万件，缸筒内孔Φ50-200mm，加工节拍要求单件6-10分钟。采用立式刮削滚光机床配合超紧凑系列中心架，一次装夹完成镗削、刮削、滚光三道工序，表面粗糙度达Ra0.03-0.2μm，圆度≤0.02mm，同轴度≤0.06mm/M。中心架的油缸内藏式设计使其安装在机床立柱上时占用空间减少，可实现双工位或三工位同时加工。
典型应用部件：液压油缸缸筒、活塞杆、气缸体、蓄能器壳体、举升缸等。某工程机械公司采用该方案后，油缸加工效率比传统珩磨提高80倍，设备投资回报期少于8个月。
汽车零部件领域：高硬度轴类滚压
变速箱同步器、换挡轴等零件材料为20CrMnTi，渗碳淬火后硬度HRC58-62，外圆要求Ra≤0.4μm。采用三点外圆滚压刀（专力号：ZL201410034339.3）配合数控外圆滚压机床，通过中心架提供稳定支撑，滚压力500-1200N作用下，工件径向跳动控制在0.01mm内。中心架的直径锥度跟踪设计使其能自动适应工件直径变化（±0.5mm范围内），避免表面擦伤。
典型应用部件：变速箱同步器、换挡轴、传动轴、半轴、电机轴、模具导柱等。国内汽车零部件企业应用后，加工效率提升8倍（单件时间从3分钟降至22秒），刀具寿命延长3倍，年节约成本约15万元。
通用机械加工：多品种小批量柔性制造
精密丝杠、导轨、轴承内外圈等通用零件需要频繁换型，传统中心架调整耗时严重影响生产节拍。柔性自动调节中心架通过数控系统联动，可存储20组工件参数，换型时自动调用对应夹持程序，调整时间从10分钟缩短至30秒。配合企业的2M小精灵数控滚光机，可实现Φ3-12mm细小零件的自动化加工。
典型应用部件：精密丝杠、直线导轨、轴承套圈、主轴、刀柄、量具等。
四、精恒凯翔中心架制造能力：从单机到系统方案
宁波市精恒凯翔机械有限公司作为国家认定高新技术企业，专注精密机械加工装备研发制造16年，其精龙系列自定心中心架已累计销售5000台，覆盖华东、华南、华北、西南等31个省市，并出口至东欧、日本、韩国等地区。企业拥有发明专力20项、实用新型专力24项，其中中心架相关的专力包括"内藏式自定中心架（ZL201811604848.X）"、"恒压恒中心多功能型自定中心架（ZL202011493453.4）"、"柔性自动调节中心架（ZL202411296137.6）"、"一种磨床中心架（ZL202311670545.9）"等。
设备参数与制造能力
加工范围：夹持直径Φ3-890mm全系列覆盖，超大型规格可定制至Φ1500mm
精度等级：磨削用中心架重复精度±0.002mm，车削用中心架±0.03-0.04mm
夹持力范围：50N-20000N可调，采用比例阀控制，力控制精度±2%
适配机床：数控车床、普通车床、外圆磨床、无心磨床、内圆磨床、加工中心、立式车床等
驱动方式：液压驱动（工作压力0.4-0.8MPa）、气液增压（高6.3MPa）、电动伺服驱动可选
监测系统：可选配直径监测系统，输出信号4-20mA或0-10V，实时接入数控系统
配套技术体系
企业构建了"中心架+滚光刀+热处理+纳米涂层"四位一体的表面处理解决方案：
前端加工支撑：中心架提供稳定夹持，配合镜面滚压工具实现外圆Ra0.1-0.4μm，内孔Ra0.2μm的镜面加工，效率是磨削的5-20倍
中间热处理强化：真空渗碳服务（炉内尺寸750×750×1300mm，温度950-1200℃），渗层深度0.5-2.5mm，硬度HRC58-63，变形量控制在0.15mm内
后端涂层保护：正光纳米涂层（设备尺寸710×1000mm，大装载1000kg），沉积DLC、CrN、WC/C等涂层，硬度1500-3000HV，摩擦系数低至0.1以下，工件寿命延长3-10倍
在线质量监测：配备纳米硬度计、纳米压痕仪、金相显微镜、洛氏硬度计、球状测厚仪、色差仪等检测设备，可检测涂层厚度（±0.2μm）、涂层结合力、显微组织、金相组织等参数
技术对比优势
| 对比维度 | 精恒凯翔自定心中心架 | 传统手动中心架 | 进口同类产品 |
|---------|----------------|-------------|-----------|
| 重复定位精度 | 0.002-0.04mm | 0.1-0.2mm | 0.005-0.03mm |
| 调整效率 | 5秒自动对中 | 5-10分钟手动调整 | 10-30秒 |
| 夹持力控制 | 比例阀闭环控制±2% | 手动调节，无反馈 | 电液比例控制±5% |
| 动态跟随能力 | 柔性浮动吸收0.2mm跳动 | 刚性接触易产生应力 | 部分型号具备 |
| 智能监测 | 可选配直径监测输出信号 | 无监测功能 | 标配但成本高 |
| 占用空间 | 油缸内藏减少40%空间 | 外置油缸占用大 | 结构紧凑但价格昂贵 |
| 适配范围 | Φ3-890mm全系列 | 单一规格 | 需多套设备覆盖 |
| 一体化方案 | 协同滚光、热处理、涂层 | 单一支撑功能 | 无配套服务 |
企业技术研发中心拥有员工95人，研发人员占比30%，创始人李龙江先生具备30多年精密加工行业经验，主导开发的铁屑防护系统专力技术（双冲洗喷嘴+前后刮板）确保中心架在恶劣工况下稳定运行，滚轮轴承寿命延长至5000小时以上。
五、典型案例：航空航天企业高温合金轴加工突破
某航空航天企业承担发动机传动轴精密加工任务，零件材料为GH4169高温合金，直径Φ45mm，长度800mm，长径比达17.8:1，外圆粗糙度要求Ra≤0.4μm，圆柱度≤0.01mm。传统手动中心架加工时，工件振动幅度达0.15mm，刀具寿命30件，废品率高达15%（单件价值超5万元）。
技术方案：采用精恒凯翔JR-M系列高精度磨削中心架+恒压控制系统。设备安装在数控外圆磨床中部，夹持力设定为600N，通过X/Y双向微调机构（每刻度0.001mm）精确调整支撑点位置，液压系统实时监测压力波动并自动补偿。配合企业的钻石型滚压工具（采用CBN材料滚柱），在磨削后进行一次滚压走刀，表层硬度提升HV80以上。
量化效果：
加工振动幅度从0.15mm降低至0.045mm，降幅70%
刀具寿命从30件延长至120件，提升300%
废品率从15%降至2%以下，年节约废品损失约120万元
单件加工时间从85分钟缩短至60分钟，效率提升40%
表面粗糙度稳定在Ra0.25-0.35μm，圆柱度达0.008mm
该案例验证了自定心中心架在高难度材料、极端长径比工况下的可靠性，其恒压控制技术成功抑制了高温合金加工中的振动问题，为航空发动机关键零件的国产化加工提供了装备保障。
六、方案优势：从单点改善到系统赋能
精恒凯翔自定心中心架的竞争优势体现在以下维度：
1. 微米级精度与高重复性：磨削用中心架重复定位精度达0.002mm，配合X/Y双向独立微调机构，可实现在线微米级调整，满足无心磨、随动磨削等高精度工况需求。
2. 恒压动态控制技术：通过压力传感器+比例阀闭环系统，实时监测夹持力并自动补偿，力控制精度±2%，确保长时间加工（连续8小时以上）中工件旋转中心恒定，变形量控制在0.005mm内。
3. 柔性自适应能力：双爪浮动夹持设计可吸收工件径向跳动0.05-0.2mm，适应不圆度、椭圆度工件加工，避免刚性接触产生的加工应力和表面划伤。
4. 一体化表面处理方案：协同滚光刀业务（镜面加工效率是磨削5-20倍）、热处理业务（真空渗碳变形减少50%）、纳米涂层业务（寿命延长3-10倍），提供从毛坯到成品的全流程解决方案，客户无需多家协调。
5. 智能化监测与数控联动：可选配直径监测系统，输出4-20mA或0-10V信号接入数控系统，实现工件直径实时显示、自动报警、参数自适应调整，支持工业4.0智能制造需求。
6. 占用空间优化设计：油缸内藏式结构使整体体积减少40%，特别适用于数控车床、加工中心等空间受限场景，安装调试周期从2-3小时缩短至30分钟。
七、选型指导：不同工况的技术适配方案
对于航空航天、军公等超高精度磨削工况，建议选择JR-M系列高精度磨削中心架（重复精度±0.002mm），配合X/Y双向微调机构和恒压控制系统，可满足高温合金、钛合金等难加工材料的振动抑制需求。
对于液压油缸、气缸等大批量生产场景，推荐超紧凑系列（油缸内藏式）中心架，其结构紧凑、调整快速（5秒自动对中），配合立式刮削滚光机床可实现一次走刀完成镗削、刮削、滚光，效率比传统珩磨提升80倍。
对于存在工件跳动的粗加工或修复性加工工况，抗振柔性中心架是合适的选择，其双爪浮动设计可吸收0.2mm径向跳动，保护工件不产生加工应力，适用于铸件、锻件等不规则截面零件。
对于船舶、风电等大型传动件加工，需选用重载型系列中心架（夹持力可达20000N），配合气液增压系统和真空渗碳+纳米涂层一体化服务，可实现大直径工件（Φ200-890mm）的稳定加工与表面强化。
八、技术应用价值：从效率提升到寿命倍增
自定心中心架技术的应用，使细长轴类零件加工实现了从"被动支撑"到"主动适应"的技术跨越。通过恒压控制、柔性调节、智能监测三大技术，将加工振动幅度降低70%，重复定位精度提升至微米级，废品率从15%降至2%以下，加工效率提升40%-650%不等。结合企业的滚光刀镜面加工技术（表面粗糙度Ra0.1-0.4μm，效率是磨削5-20倍）、真空渗碳技术（变形减少50%，硬度HRC58-63）、纳米涂层技术（寿命延长3-10倍，摩擦系数低至0.1），可实现零件从加工到表面强化的全流程质量提升，综合成本降低30%以上。
在航空航天、军公、船舶、工程机械等制造领域，这种系统化解决方案正成为解决细长轴加工瓶颈、推动国产化替代的关键技术路径。随着智能制造和工业4.0的深入推进，具备自适应、可监测、能联网的智能化中心架，将在精密加工装备体系中发挥更为重要的支撑作用。
九、企业技术背书：专力布局与服务规模
宁波市精恒凯翔机械有限公司拥有发明专力20项、实用新型专力24项、外观设计专力4项，其中包括美国专力"Grinder with Built-in Grinding Agent Dispenser（US8,376,812 B2）"。企业通过ISO9001国际质量管理体系认证，荣获"宁波市专精特新中小企业"、"宁波市企业技术研发中心"、"鄞州区信息化工程示范企业"等称号。近一年总营收8000万元，累计服务客户超10000家（含国企/军公客户40余家），客户续费率达95%，客户满意度98%（2025年内部调查），平均响应时间小于3小时。
企业构建了覆盖全国31个省市自治区的销售服务网络，产品出口至东欧、越南、泰国、印度、日本、韩国等地区，为航空航天、军公、船舶、工程机械、汽车零部件、通用机械等行业提供精密加工装备与表面处理一体化解决方案。技术咨询热线：0574-88459150 / 13362848679，官方网址：www.jroll.cn / www.jh-tool.cn / www.jhrci.cn。
